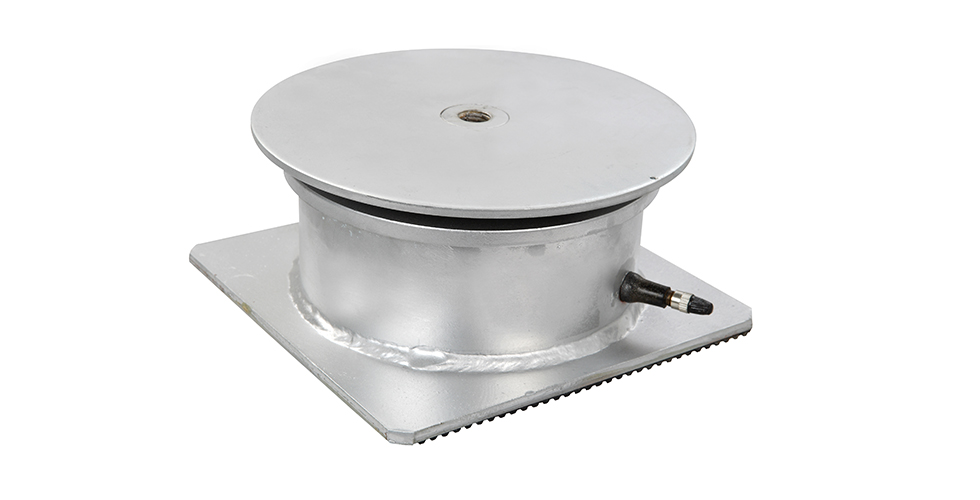

氣墊式 YS-HPA

氣墊式

車沖床用避振器

◎ 防振氣墊設置前要先找出負荷的重心,做成對稱配置。並求出每一點平均載力加上安全係數(精密儀器約10~20%轉動機械約30~60%,沖床或衝擊性機械約為70~100%),再選用適當型號之防振氣墊。
◎ 注意機械設備旁之聯結管路或管線,須有可上下移動之空間,管路必要時加裝防振軟管
◎ 氣墊在搬運時完全避免碰撞以免破壞氣門造成漏氣。
◎ 支撐各點之防振氣墊於充氣負荷後,維持同高度以免負荷物之重心偏移。如各點支撐荷重不一時,也可選用不同規格之氣墊。
◎ 如要移動機械位置時,務必將氣墊內之氣體洩掉,以免橡膠本體脫離。


規格 負荷
(KGS)
尺寸 (mm) 固定孔徑
 Dø(mm)
組立螺絲
SøxL(mm)
高度 (mm)
A C,D 未充氣前 使用中
YS-430HPA 100-400 140 140 119 14 1/2"x50 98 98
YS-830HPA 400-800 206 206 180 14 1/2"x50 98 98
YS-1230HPA 800-1200 260 260 234 17 5/8"x75 100 100
YS-1630HPA 800-1600 260 260 234 17 5/8"x75 100 100
YS-3030HPA 1500-3000 316 316 286 17 3/4"x75 100 100
YS-5230HPA 3000-5000 386 386 356 17 7/8"x75 106 105
YS-8030HPA 5000-8000 486 500 446 20 1"x100 108 108
