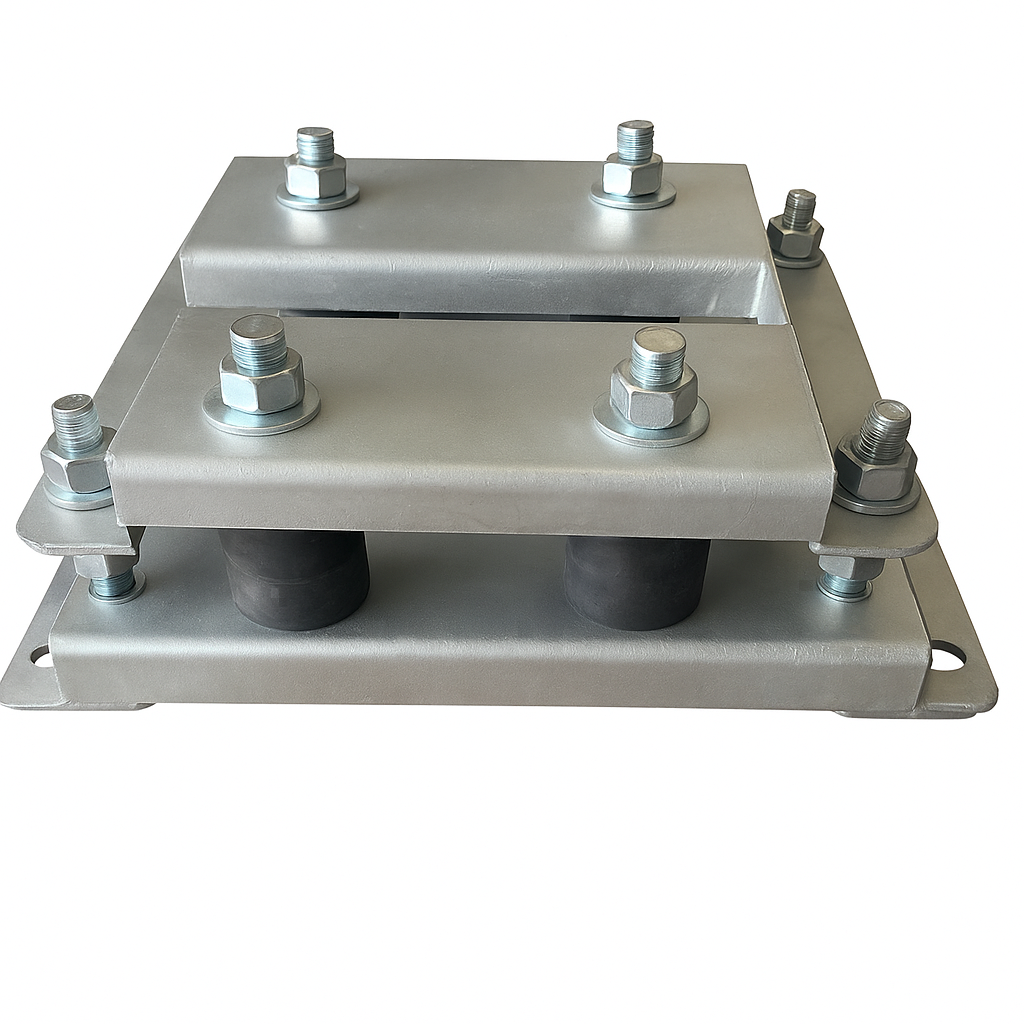

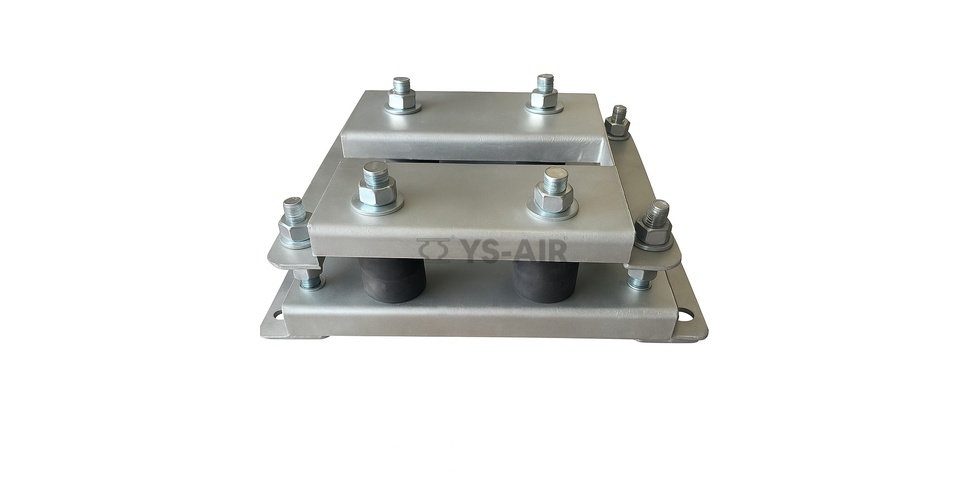

彈簧防振基座 YS-ES

◎ 基座為熱浸鋅處理，不易生鏽，使用壽命長。

◎ 可指定基座及彈簧材質均為不銹鋼(SUS304)。

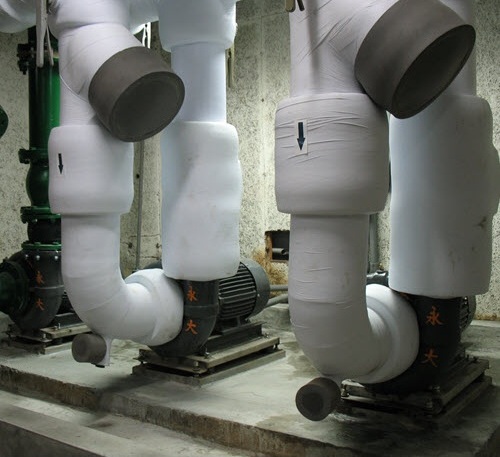

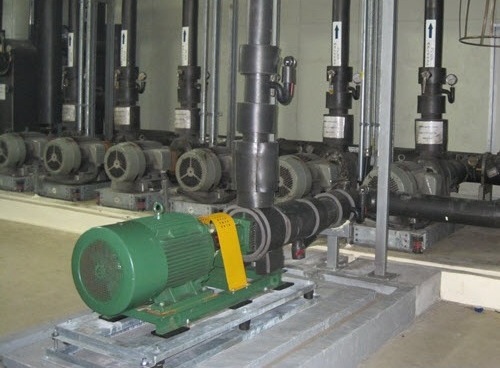

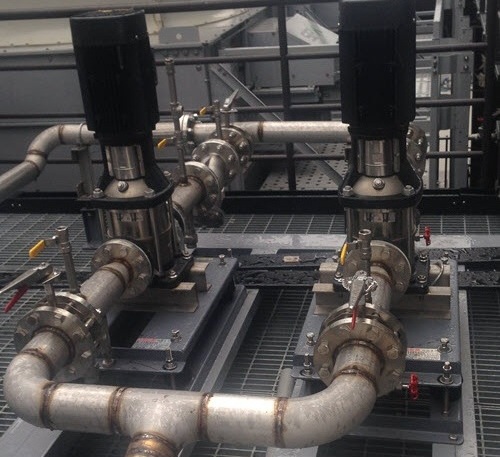

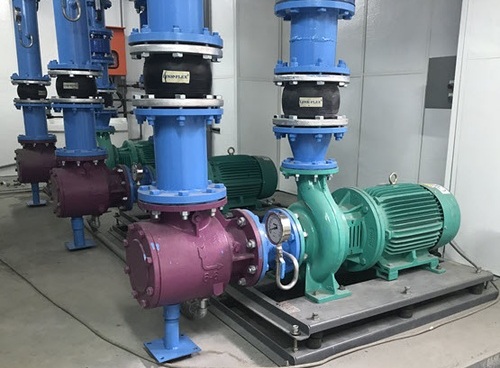

◎ 10HP以下，可2台並排使用。適用於同軸式、聯軸式、立式等小型浦。

◎ 彈簧避振器壓縮量為25mm，可獲極低度之自然頻率值，有效隔絕因泵浦振動所引起之低頻噪音。

產品說明規格/尺寸備註說明

◎可預先鑽孔，聯軸式水泵亦可使用，請提供水泵尺寸圖。

◎彈簧經百萬次全揚程壓縮測試，回復率可達99%以上。

◎彈簧經粉體烤漆處理，經ASTM-B117試驗，可耐1000小時鹽霧試驗。

◎在額定負荷下，彈簧直徑大於0.8倍的彈簧壓縮高度。其壓縮撓度亦比額定撓度多50%。

◎防振基座尺寸及彈簧壓縮量皆可配合實際需要承作。請事先與我們連絡。

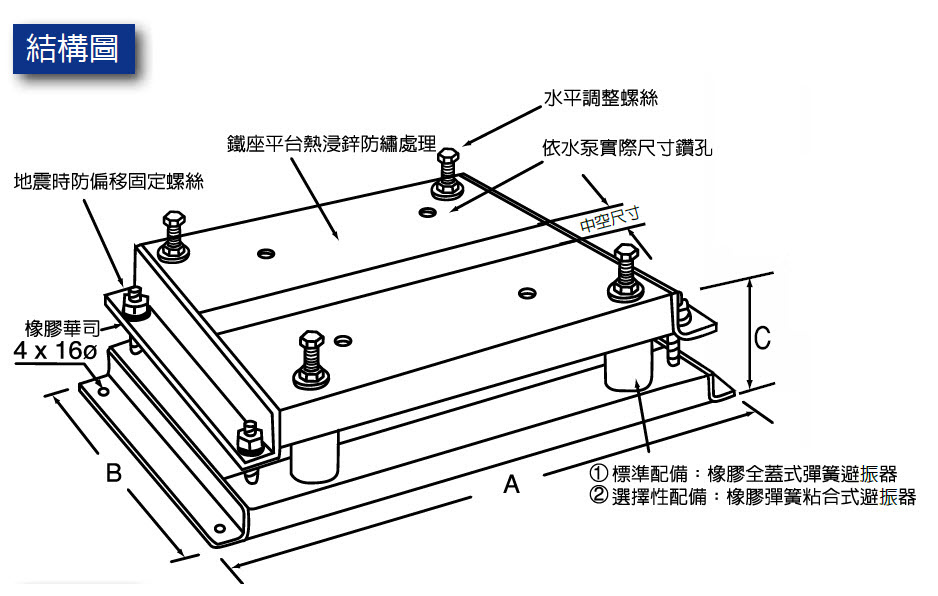

規格MODEL	基座尺寸 AxBxC(mm)	上平台尺寸/ 可放置水泵尺寸	中空尺寸 mm	直結泵浦規格(HP)
YS-110ES	760x400x135	580x400 / 570*300	100	1-5
YS-170ES	960x560x135	780x560 / 770*460	160	7½-10
YS-210ES	1160x640x135	980640 / 970540	180	15-25
YS-310ES	1360x640x135	1180640 / 1170540	180	30-50
YS-410ES	1560x640x135	1380640 / 1370540	180	60-100
YS-510ES	1760x730x135	1580730 / 1570630	190	125-150
YS-610ES	2060x730x135	1880830 / 1870730	270	-
YS-710ES	2460x830x135	2280830 / 2270730	270	-

★以上基座尺寸僅供參考，接受客製化尺寸訂做,依現場環境限制來選擇最適合之防振基座。
